SQLite3 文件格式分析

Riguz Lee · 2020-09-25 · Sqlite3, 闲话编程, 存储

最近一直在思考如何使用btree文件结构做一个单文件的加密存储格式，因此研究了一下sqlite3的文件格式以为参考。

文件布局

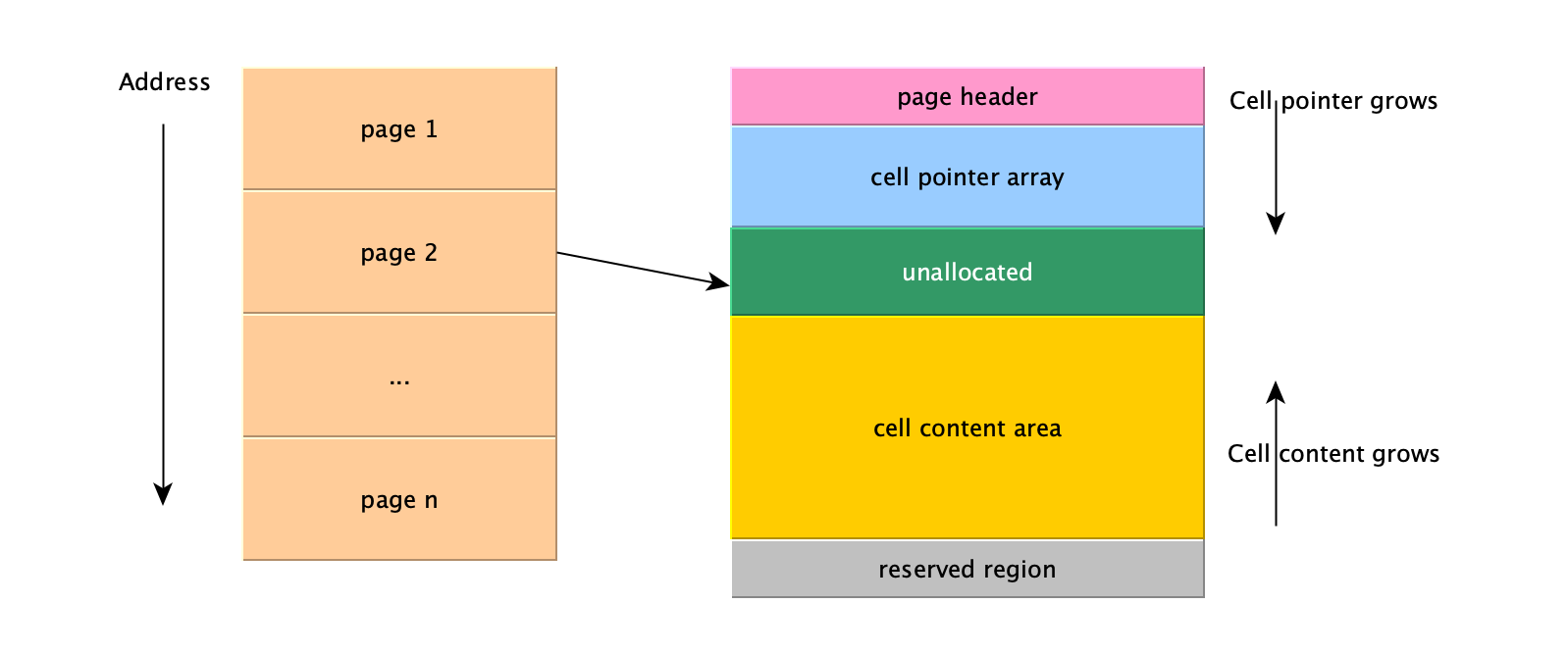

每一个sqlite的数据库文件由1个或者多个大小相同的页（page）构成，其文件布局如下：

其中，第一个page记为page 1（而不是从0开始算）。任一个page都属于以下的某一种：

lock-byte page，设计给VFS使用，本身sqlite并不需要，任何大小在1073741824(1024m=1G)以内的数据库文件都不包含lock-byte page。
freelist page，数据库的空闲page（譬如删除一些数据之后，页仍然保留）
- freelist trunk page，存储一个4位的leaf page数组，因最小的page可用空间为480所以至少可以存储120个entry。其中第一个id为下一个freelist trunk page的id，如果没有则为空
- freelist leaf page，不包含任何信息
b-tree page
- table b-tree interior page
- table b-tree leaf page
- index b-tree interior page
- index b-tree leaf page
payload overflow page
pointer map page

页（page）

页大小（page_size）

页的大小必须为512~65536间的2的整数幂。从3.12.0开始，默认的page大小从1024调整到了4096。可以通过如下的命令来查看当前数据库的页大小：

sqlite> pragma page_size;
4096
sqlite> pragma page_count;
3

可以通过命令来设置page_size，不过必须在创建库之前操作，否则不能生效。

hfli@192:btree/sqlite $ sqlite3 p512.db
SQLite version 3.28.0 2019-04-16 19:49:53
Enter ".help" for usage hints.
sqlite> pragma page_size;
4096
sqlite> pragma main.page_size=512;
sqlite> pragma page_size;
512

然后我们创建一个简单的表，来一探数据库文件的究竟：

create table person(
    id integer not null primary key,
    name text,
    age number,
    remark text
);

创建完成后，不插入数据，则文件中共有三页，

53514C69746520666F726D617420330002000101004020200000000100000003
...
0100000000000000000000000000000000000000000000000000000000000000
...
0D00000000020000000000000000000000000000000000000000000000000000
...

文件头

数据库文件的第一个页为一个特殊的页，其中包含的是数据库的文件头。上述的数据库文件头为：

53514C69 74652066 6F726D61 74203300 02000101 00402020 00000001 00000003
00000000 00000000 00000001 00000004 00000000 00000003 00000001 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000001
002E3420 0D000000 01017A00 017A0000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00000000 00000000
00000000 00000000 00000000 00000000 00000000 00000000 00008103 01071719
19018161 7461626C 65706572 736F6E70 6572736F 6E034352 45415445 20544142
4C452070 6572736F 6E280A20 20202069 6420696E 74656765 72206E6F 74206E75
6C6C2070 72696D61 7279206B 65792C0A 20202020 6E616D65 20746578 742C0A20
20202061 6765206E 756D6265 722C0A20 20202072 656D6172 6B207465 78740A29

其详细格式如下：

B-tree page

table b-tree 和 index b-tree

sqlite中通过page来持久化b-tree的节点，每一个b-tree的节点就对应到一个page。其中，又分为两种具体的用途：

table b-tree: 使用64位有符号整数作为key（也即是rowid)，数据保存在叶子节点中（内部节点中只包含key和指向子节点的指针），因此来看这是属于b+-tree结构
index b-tree: 只存储key而没有数据

对于一个b-tree的内部节点，存储有k个key和k+1个指向子节点的指针，在sqlite中即节点的page number。一个key以及其左边子节点的page number组合被称之为一个单元格（cell），而最右侧的指针没有对应的key，是单独储存的。每个数据库都有两个特殊的b-tree:

一个table b-tree用来存储所有的schema，包含系统的表sqlite_schema，这个b-tree的root page即第一个page，并存储了其他表和index的root page的序号
一个index b-tree用来存储schema中的index

除此之外，普通用户创建的表则对应到一个table b-tree（有一个例外就是如果建表没有指定primary key,则会使用index b-tree而不是table b-tree)。

b-tree page的文件布局

b-tree page在文件中的格式如下：

如果是第一个page，则有100字节的文件头
page header，占8个或者12个字节
cell pointer 数组，假设page有K个cell，则存储K个2字节的，到cell content位置的偏移，按key升序排列
空闲空间
cell content 区域
保留区域

其中，文件头的格式如下：

page中的空闲区域用freeblock链表来标记，每个freeblock的结构如下：

第一个freeblock的偏移存储在文件头中，下一个freeblock的offset存储在freeblock的前两个字节中，若已经是最后一个freeblock则为0。
接下来两个字节为freeblock的size（包含上述4个字节的头）

由此可见freeblock至少需要4个字节，如果空闲区域长度小于4，则被称之为一个碎片（fragment），这些碎片的总计大小存储在page的文件头中。在一个格式良好的page中，碎片的总大小不应该超过60字节。而sqlite也会通过重新组织文件来去掉碎片和freeblock，这称之为碎片整理（defragment）。

变长整数variable-length integer

为节省空间，sqlite中通过varint来存储霍夫曼编码的补码64位整数，占1-9个字节。设其从低到高分别为 $𝐴_{0}$ , $𝐴_{1}$ , .., $𝐴_{8}$ , 则其解码如下：

若 $0 \leq 𝐴_{0} \leq 240$ ，则 $𝑁 = 𝐴_{0}$
若 $241 \leq 𝐴_{0} \leq 248$ ，则 $𝑁 = 240 + 256 \times (𝐴_{0} - 241) + 𝐴_{1}$
若 $𝐴_{0} = 249$ ，则 $𝑁 = 2288 + 256 \times 𝐴_{1} + 𝐴 2$
若 $𝐴_{0} = 250$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{3})$
若 $𝐴_{0} = 251$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{4})$
若 $𝐴_{0} = 252$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{5})$
若 $𝐴_{0} = 253$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{6})$
若 $𝐴_{0} = 254$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{7})$
若 $𝐴_{0} = 255$ ，则 $𝑁 = 𝑏 𝑖 𝑔 - 𝑒 𝑛 𝑑 𝑖 𝑛 𝑔 (𝐴_{1} - - 𝐴_{8})$

单元格（cell）的格式

根据page类型的不同，cell的格式也不相同：

table b-tree leaf cell：

varint：总计的payload大小（包含overflow）
varint：rowid
payload（未包含overflow中的字节）
4字节的page number指向第一个overflow page，如果没有溢出则不计

table b-tree interior cell:

4字节的page number，指向左边的子节点
varint: rowid

index b-tree leaf cell:

varint：总计的payload大小（包含overflow）
payload（未包含overflow中的字节）
4字节的page number指向第一个overflow page，如果没有溢出则不计

index b-tree interior cell:

4字节的page number，指向左边的子节点
varint：总计的payload大小（包含overflow）
payload（未包含overflow中的字节）
4字节的page number指向第一个overflow page，如果没有溢出则不计

overflow page

对于table b-tree的叶子节点，其payload如果超过一个阈值，无法完整存储到单个page中，则会使用overflow page链表来存储余下的部分。

设 $𝑈$ 为没页的可用大小， $𝑃$ 为payload的大小， $𝑋$ 为页中最大直接存储的payload大小, $𝑀$ 为最小必须存到page中的payload大小，则：

记录格式

table b-tree中的payload（或者index b-tree中的key）都是存储为记录格式(record format)。每一个record包含文件头和body，依如下格式：

varint: 文件头的长度，包含自身
serial type数组，一个或者多个varint，记录每一列的数据类型

其中，serial type如下：

在某些情况下，值的个数可能少于column，例如通过alter table来增加列，sqlite并未修改已有数据。这种情况下新增列的值为默认值。

样例分析

内置表sqlite_schema

系统的第一页是内置的表，这个表类似这样：

CREATE TABLE sqlite_schema(
  type text,
  name text,
  tbl_name text,
  rootpage integer,
  sql text
);

创建一个新表并插入数据：

create table person(
    id integer not null primary key,
    name text,
    age number,
    remark text
);

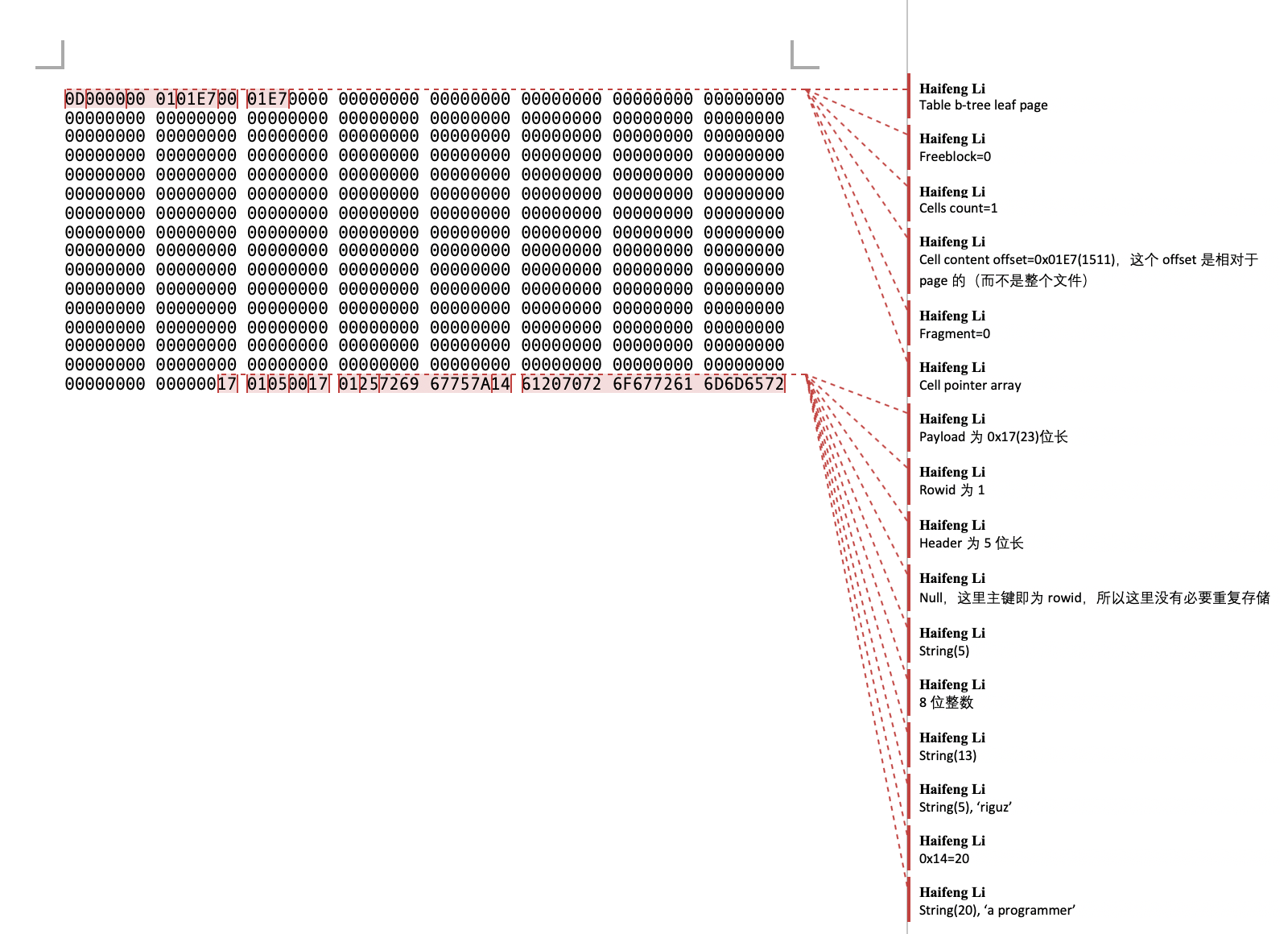

insert into person values(1, 'riguz', 20, 'a programmer');

一直向表中插入数据，

insert into person values(1, 'riguz1', 20, 'a programmer');
insert into person values(2, 'riguz2', 20, 'a programmer');
insert into person values(3, 'riguz3', 20, 'a programmer');
insert into person values(4, 'riguz4', 20, 'a programmer');
insert into person values(5, 'riguz5', 20, 'a programmer');
insert into person values(6, 'riguz6', 20, 'a programmer');
insert into person values(7, 'riguz7', 20, 'a programmer');
insert into person values(8, 'riguz8', 20, 'a programmer');
insert into person values(9, 'riguz9', 20, 'a programmer');
insert into person values(10, 'riguz10', 20, 'a programmer');
insert into person values(11, 'riguz11', 20, 'a programmer');
insert into person values(12, 'riguz12', 20, 'a programmer');
insert into person values(13, 'riguz13', 20, 'a programmer');
insert into person values(14, 'riguz14', 20, 'a programmer');
insert into person values(15, 'riguz15', 20, 'a programmer');
insert into person values(16, 'riguz16', 20, 'a programmer');
insert into person values(17, 'riguz17', 20, 'a programmer');
insert into person values(18, 'riguz18', 20, 'a programmer');

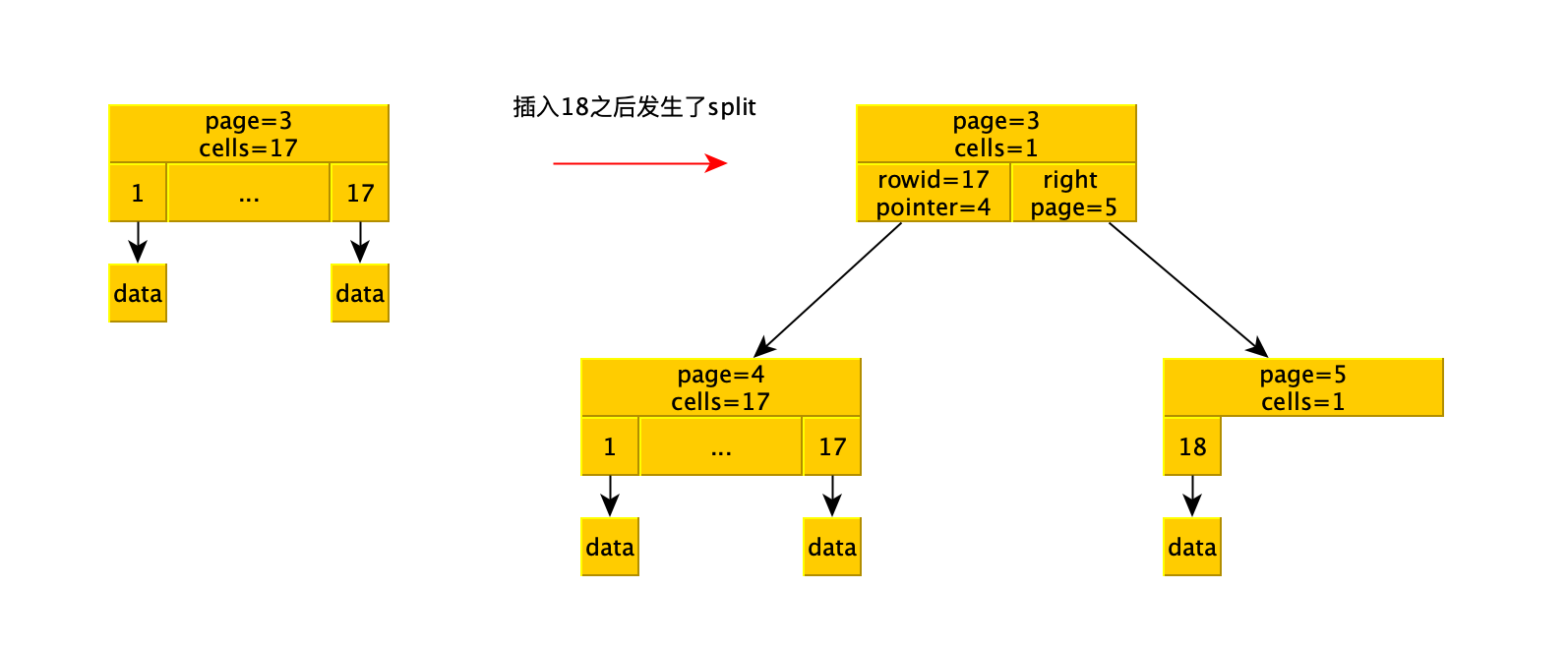

当插入到第18条数据的时候，split了节点，如图：
